WIKA Tensione idraulica per la costruzione di linee di trasmissione

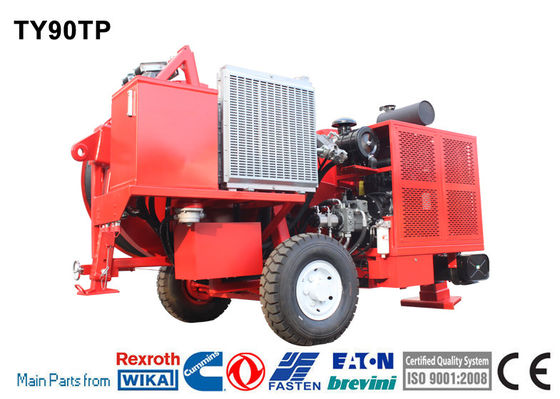

TY90TP Tensione-tiratore idraulico

• La macchina è adatta a stringere una o due corde o conduttori confezionati.La macchina è completamente controllata elettronicamente.

Prestazioni

Tiratore

• Tiratura massima: 90kN
• Velocità di trazione massima: 2,4 km/h
• velocità massima: 5 km/h
• Tirare alla velocità massima: 44kN

Tensione

• Tensione massima: 90kN
• velocità massima: 5 km/h

• Diametro della ruota: 1500 mm
• Diametro massimo della corda: 18 mm
• Numero di scanalatura: 10
• Diametro massimo del conduttore: 40 mm
• Peso totale: 6800 kg
• Dimensione complessiva (lunghezza*larghezza*altezza): 4700×2300×2700mm

Motore

• Diesel: 118 kW (circa 158 CV)
• Sistema di raffreddamento: acqua
• Sistema elettrico: 24V

Configurazione principale

• Motore: Cummins
• Pompa idraulica: Rexroth tedesca
• Motore principale: Rexroth tedesco
• Riduttore di velocità: Rexroth tedesco / Italia Bonfiglioli
• Misuratore idraulico: WIKA tedesco
• Manuale operativo: Rexroth tedesco

Configurazione

• Freni idraulici a azione automatica negativa
• Dinanometri idraulici con punto di regolazione e controllo automatico della trazione massima
• Sistema idraulico di raffreddamento dell'olio
• Contatori di contatori digitali
• Dispositivi di comando per sistemi idraulici e motori diesel
• Assi rigidi per il traino a velocità massima di 15 km/h con freno di stazionamento meccanico
• Sistema di comando idraulico per il controllo di fino a 2 supporti a bobina con testa idraulica o 2 avvolgitori a bobina
• Stabilizzatore frontale idraulico
• Punto di connessione a terra

• Circuito idraulico chiuso per una variazione di velocità in entrambe le direzioni di rotazione. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Dispositivi aggiuntivi

• Sistema di illuminazione del rimorchio
• 2 pinze di corda/conduttore idraulici (a pagamento)
• Rulli di corda girevole
• Relè per trainamento a velocità massima di 15 km/h
• Contatore digitale di velocità e contatore
