Dispositivi per la trasmissione di linee di trasmissione a tensione di 90KN per la trazione di cavi idraulici

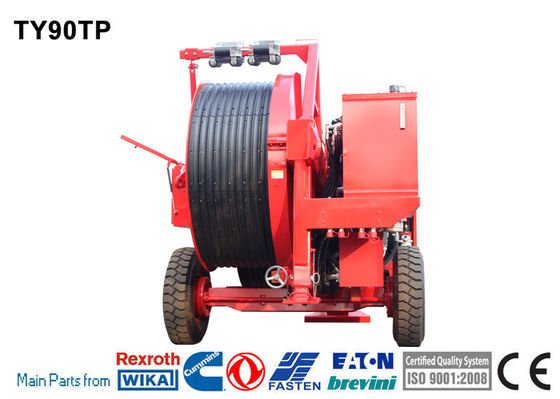

TY90TP Tensione-tiratore idraulico

La macchina è adatta a stringere una o due corde o conduttori confezionati.La macchina è completamente controllata elettronicamente.

Caratteristiche

Diametro della ruota: 1500 mm

Diametro massimo della corda: 18 mm

Numero di scanalatura: 10

Diametro massimo del conduttore: 40 mm

Peso totale: 6800 kg

Dimensione complessiva (lunghezza*larghezza*altezza): 4700×2300×2700mm

Prestazioni

Tiratore

Tiratura massima: 90kN

Velocità di trazione massima: 2,4 km/h

velocità massima: 5 km/h

Tirare alla velocità massima: 44kN

Tensione

Tensione massima: 90kN

velocità massima: 5 km/h

Motore

Diesel: 118 kW (circa 158 CV)

Sistema di raffreddamento: acqua

Sistema elettrico: 24V

Configurazione principale

Motore: Cummins

Pompa idraulica: Rexroth tedesca

Motore principale: Rexroth tedesco

Riduttore di velocità: Rexroth tedesco / Italia Bonfiglioli

Misuratore idraulico: WIKA tedesco

Manuale operativo: Rexroth tedesco

Trasmissione idraulica

Circuito idraulico chiuso per una variazione di velocità in entrambe le direzioni di rotazione. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configurazione

Freni idraulici a azione automatica negativa

Dinanometri idraulici con punto di regolazione e controllo automatico della trazione massima

Sistema idraulico di raffreddamento dell'olio

Contatori di contatori digitali

Dispositivi di comando per sistemi idraulici e motori diesel

Assi rigidi per il traino a velocità massima di 15 km/h con freno di stazionamento meccanico

Sistema di comando idraulico per il controllo di fino a 2 supporti a bobina con testa idraulica o 2 avvolgitori a bobina

Stabilizzatore frontale idraulico

Punto di connessione a terra

Dispositivi aggiuntivi

Sistema di illuminazione del rimorchio

2 pinze di corda/conduttore idraulici (a pagamento)

Rulli di corda girevole

Relè per trainamento a velocità massima di 15 km/h

Contatore digitale di velocità e contatore
