Apparecchiature per il rilevamento delle linee aeree a cavi idraulici da 90 kN

Cable 90kN Tiratore idraulico per apparecchiature di stringa di linea aerea

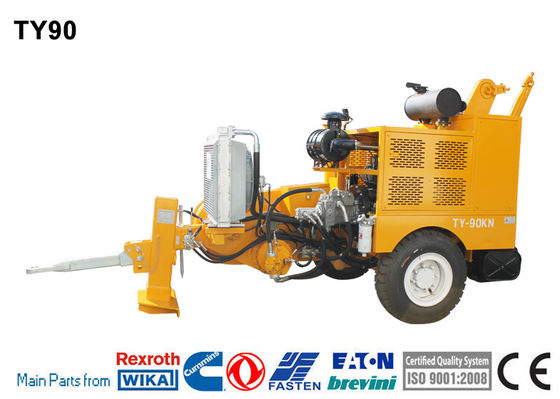

TY90 Tiratore idraulico

Questa macchina consente la tensione di un conduttore a doppio fascio di 500 mm2 o meno in zone montuose e collinari, di un conduttore a doppio fascio di 630 mm2 o meno in zone pianeggianti,con una lunghezza di 20 mm o più ma non superiore a 20 mmInoltre, può essere utilizzato per la stringa di trazione del cavo ottico OPGW o ADSS e della corda di trasporto a 220 kV in vari terreni.

Caratteristiche

Diametro della ruota: 540 mm

Numero di scanalatura: 8

Diametro massimo della corda: 21 mm

Diametro massimo della bobina della corda: 1400 mm

Peso totale: 4680 kg

Dimensione complessiva (lunghezza*larghezza*altezza): 4000×2200×2100 mm

Prestazioni

Attrazione intermittente massima: 90kN

Attrazione continua massima: 80kN

Velocità di trazione massima: 2,5 km/h

velocità massima: 5 km/h

Tirare alla velocità massima: 40kN

Motore

Diesel: 118 kW (circa 158 CV)

Sistema di raffreddamento: acqua

Sistema elettrico: 24V

Configurazione principale

Motore: Cummins

pompa idraulica: Rexroth tedesca

Motore principale: Rexroth tedesco

riduttore di velocità: tedesco Rexroth / Italia Bonfiglioli

Motore di sollevamento con supporto di coda: American Eton

Misuratore idraulico: WIKA tedesco

Manuale operativo: Rexroth tedesco

Trasmissione idraulica

Circuito idraulico chiuso per una variazione di velocità in entrambe le direzioni di rotazione. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configurazione

Dinamometro idraulico con punto di regolazione e controllo automatico della trazione massima

Sistema idraulico di raffreddamento dell'olio

Dispositivi di comando per sistemi idraulici e motori diesel

Avvolgitore a bordo con vento automatico a livello, adatto per i modelli standard 1100 e 1400

Stabilizzatore frontale idraulico

Punto di connessione a terra
