Attrezzature per l'armatura di corde di fili idraulici

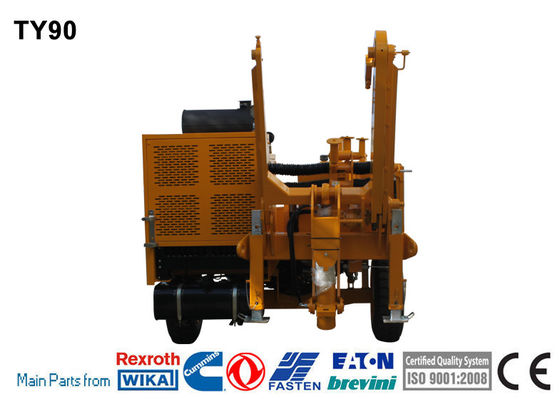

TY90 Tiratore idraulico

• Questa macchina consente la tensione di un conduttore a doppio fascio di 500 mm2 o meno in zone montuose e collinari, di un conduttore a doppio fascio di 630 mm2 o meno in zone pianeggianti,con una lunghezza di 20 mm o più ma non superiore a 20 mm;
• Inoltre, può essere utilizzato per la trazione del cavo ottico OPGW o ADSS e della corda di trasporto a 220 kV in vari terreni.

Caratteristiche

• Diametro della ruota: 540 mm
• Numero di scanalatura: 8
• Diametro massimo della corda: 21 mm
• Diametro massimo della bobina della corda: 1400 mm
• Peso totale: 4680 kg
• Dimensione complessiva (lunghezza*larghezza*altezza): 4000×2200×2100 mm

Prestazioni

• Attrazione intermittente massima: 90kN
• Attrazione continua massima: 80kN
• Velocità di trazione massima: 2,5 km/h
• velocità massima: 5 km/h
• Tirare alla velocità massima: 40kN

Motore

• Diesel: 118 kW (circa 158 CV)
• Sistema di raffreddamento: acqua
• Sistema elettrico: 24V

Configurazione principale

• Motore: Cummins
• Pompa idraulica: Rexroth tedesca
• Motore principale: Rexroth tedesco
• Riduttore di velocità: Rexroth tedesco / Italia Bonfiglioli
• Motore di sollevamento con supporto di coda: American Eton
• Misuratore idraulico: WIKA tedesco
• Manuale operativo: Rexroth tedesco

Configurazione

• Dinamometro idraulico con punto di regolazione e controllo automatico della trazione massima
• Sistema idraulico di raffreddamento dell'olio
• Dispositivi di comando per sistemi idraulici e motori diesel
• Avvolgitore a bordo con vento automatico a livello, adatto per i modelli standard 1100 e 1400
• Stabilizzatore frontale idraulico
• Punto di connessione a terra

Dispositivi aggiuntivi

• Sistema di illuminazione del rimorchio
• Apparecchi per la trasformazione di tubi
• Rulli di corda girevole
• Relè per trainamento a velocità massima di 15 km/h
• Acciaio in più
• Contatore digitale di velocità e contatore (a pagamento)

Trasmissione idraulica

• Circuito idraulico chiuso per una variazione di velocità in entrambe le direzioni di rotazione.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
